桥梁式铝合金脚手架

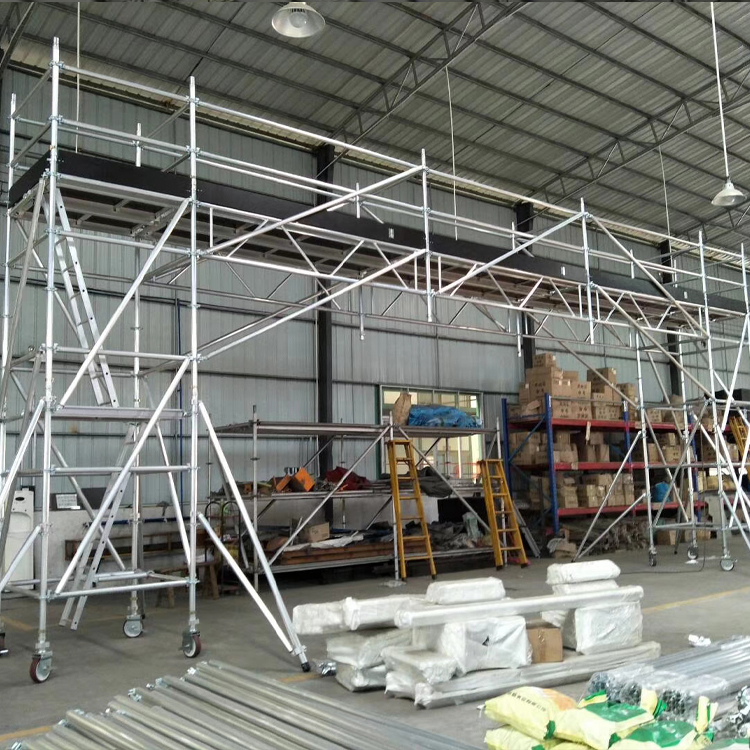

跨空桥梁式铝合金脚手架主要是由两边主塔架和中间跨空桥架三部分拼接组成。



1、  插入可调脚,安装脚轮;锁定脚轮,将可调脚插入五级框架底部(注意安装在一个带梯框架,和一个不带梯框架底部);

2、  扶起两个装有脚轮框架,然后采用横杆(绿色钩头)和斜杆(红色钩头)参照设计图位置进行有效连接(斜杆为交叉连接方式安装);然后摆放到适当位置,再安装好外支撑,并调整好外支撑方向。

3、  组合连接起一个中间桥梁架部分单边框架,然后临时固定连接在铝架底部,定好中间桥梁位置尺寸。

4、  继续往上安装一层五级框架,和三级框架,然后按照设计图位置连接好斜杆和斜杆,并铺设好工作平台板(注意:开口平台放置在爬梯位置的正上方)搭建过程中可以采用四五根横杆并排一起临时放置在框架合理高度位置用于人员踩脚,等安装好相关框架和平台之后拆除即可。

5、  另外一边主塔架可按照步骤4相同方式完成搭建即可。

6、  当两边主塔架整体搭建完成之后,即连接另外一组跨桥框架,然后采用绳子吊装两头,主塔架两边配置好合理人手吊起安装到相应高度位置。(注意:跨桥部分搭建时,先选择安装好一端之后再连接另外一端,如遇尺寸间隙过大,安装不到位时,可稍微借助人力推拉一下,使之能够扣紧到位。)

7、  拆解另外一个固定在底部的桥梁框架,然后参照步骤6安装到铝架相应高度位置(注意:在拆解此框架时,可能从两端无法拉出,可采用锤子敲松中间位置的斜契,然后从中间退出)

8、  平台板采用钩头为红色,第二块为钩头蓝色平台板。其他不分顺序依次安装。另安装过程中快到中间位置时可先固定好中间的两根横杆,还有底部多配置加固的支撑杆件)

9、  按照设计图纸配件位置完成整个桥梁架的所有杆件安装。
