腾达玻璃纤维绝缘脚手架通用技术条件

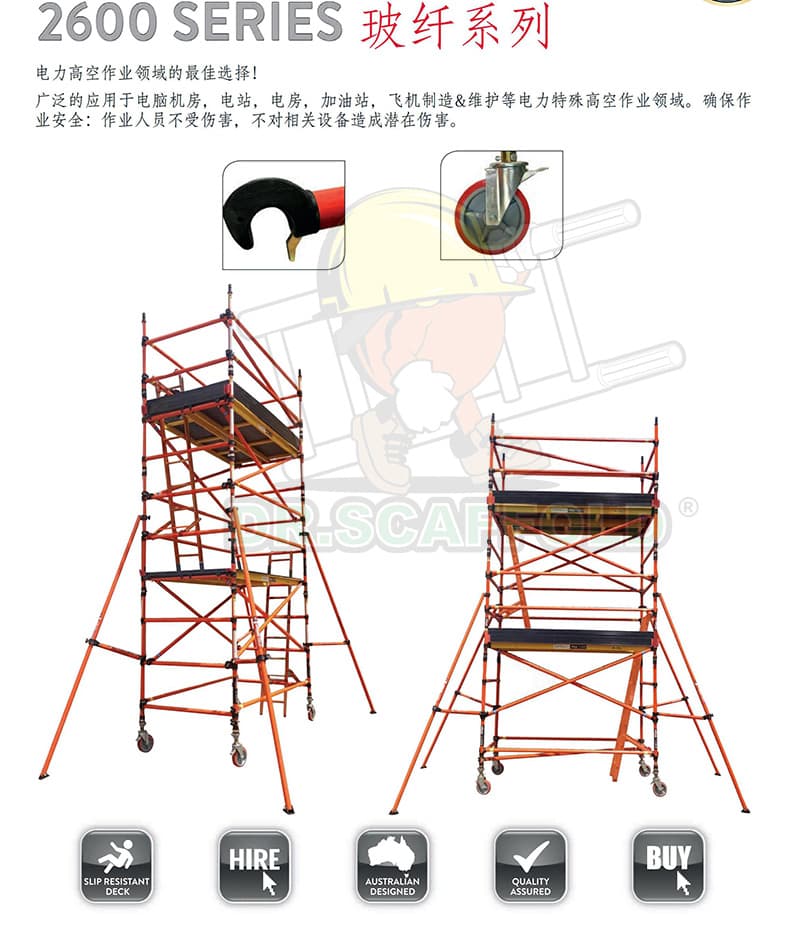

玻璃纤维脚手架广泛的应用于电脑机房,电站,电房,加油站,飞机制造&维护等电力特殊高空作业领域。因为是绝缘脚手架,所以确保作业安全:作业人员不受伤害,不对相关设备造成潜在伤害。


1范围

本标准规定了玻璃纤维脚手架的分类、技术要求、试验项目、试验方法、检验规则和标志。 本标准适用于10〜500KV不带电作业用不同结构型式的绝缘脚手架。

2引用标准

下列标准所包含的条文通过在本标准中引用的而构成为本标准的条文。本标准出版时,所有 版均为有效。所有标准均被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB17620-1998带电作业用绝缘硬梯

GB 311.1-1997高压输变电设备的绝缘配合

GB/T 5130-1997电气用热固性树脂工业硬质层压板试验方法

GB/T5132-1985电气绝缘层压管试验方法

DL409-1991电业安全作业规程

JB/T8150.2-1995环氧层压玻璃布管

AS1734-1874铝合金、铜合金锻件技术条件 AS/NZS1576.1脚手架整体受重试验方法."'

AS/NZS 1576.3胶合板工作层板受重试验方法

3定义

本标准采用下列定义:

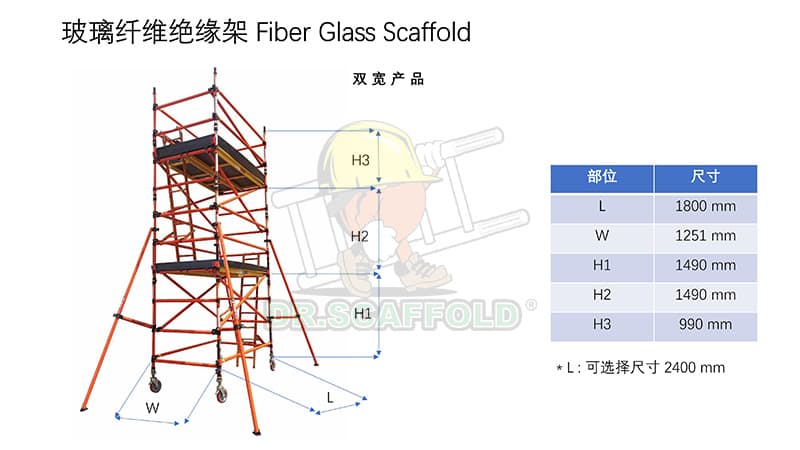

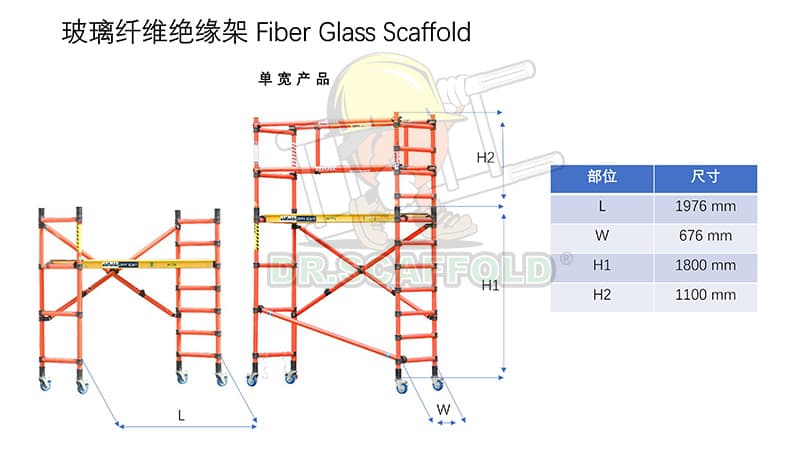

3.1绝缘脚手架

是指脚手架的立柱、横杆、斜拉杆等有玻璃纤维拉挤型材为主要材料制作,通过立柱、横杆、 斜拉杆、斜外支撑杆来连接固定,可防感应电,专门用于不带电作业情况下对变电设备进行 检修用脚手架。

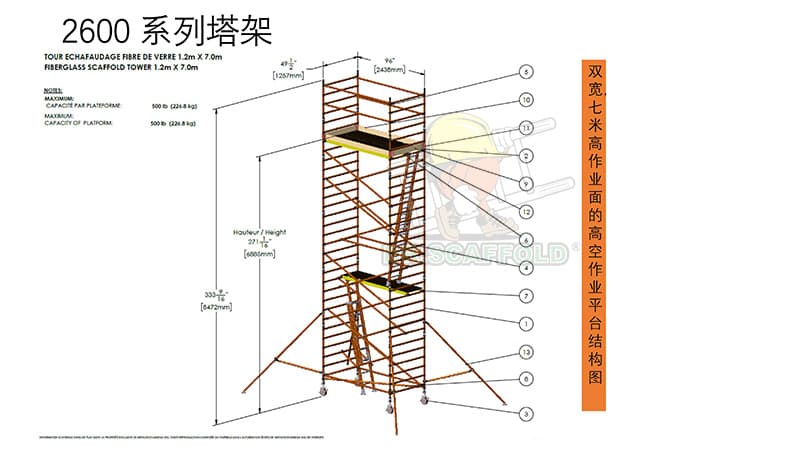

3.2本标准釆用下定义:

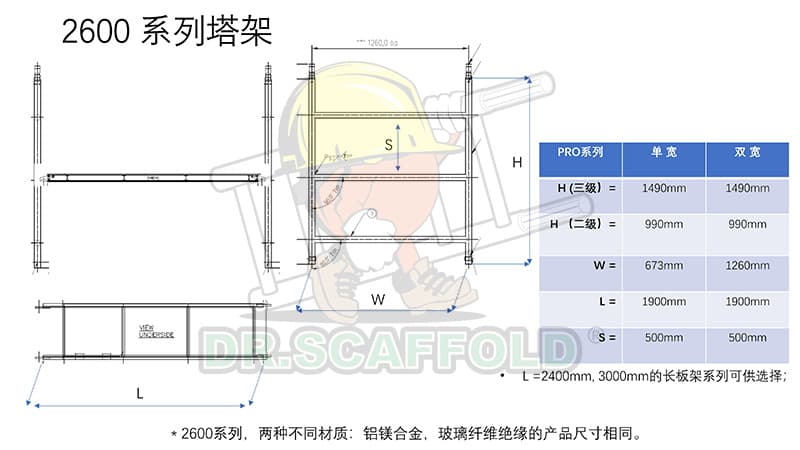

3.2.1立柱:脚手架垂直的柱子

3.2.2横杆:脚手架水平连接的构件

3.2.3斜拉杆/横拉杆/对角拉杆/斜支撑杆:脚手架上下之间斜向连接的构件

3.2.4平台:可以站立的工作平台

3.2.5踢脚板:用于工作平台工具掉落保护作用

326可调脚轮:调节脚手架水平的构件

3.2.7支撑腿:固定脚手架框架的构件

4机械性能指标

5.1允许工作负荷,一个单元每层平台允许工作负荷为225kg, 一个单元允许工作负荷为 440kgo

5.2静负荷指标:2.5倍允许工作负荷

5.3动负荷指标:1.5倍允许工作负荷

6技术要求

6.1 一般要求

6.1.1用于制造绝缘脚手架的原材料应预先检验

6.1.1.1绝缘脚手架的绝缘部分选用绝缘板材、管材、异型材、泡沫填充管时,应符合 JC/T490-1992 规定.

6.1.1.2绝缘脚手架的金属部件要选用具有高强度、比重轻的特点的金属材料。一般应选用高 强度铝合金材料。要符合AS1866规定.

6.1.1.3绝缘脚手架因功能性不同而与之相配套的机构选材和检验可根据其结构的具体设计 要求进行规定,但必须在以满足使用的条件下尽量减轻机构的重量为设计原则。

62绝缘脚手架中凡有铝合金材料制作均应做表面绝缘漆处理

6.1.3绝缘脚手架的部件加工成型后,各加工表面应规则、平整。金属表面粗糙度应不大于

6.3,绝缘部件应达到光滑、无污染、皱折、裂纹、颗粒及树脂剥落缺陷。

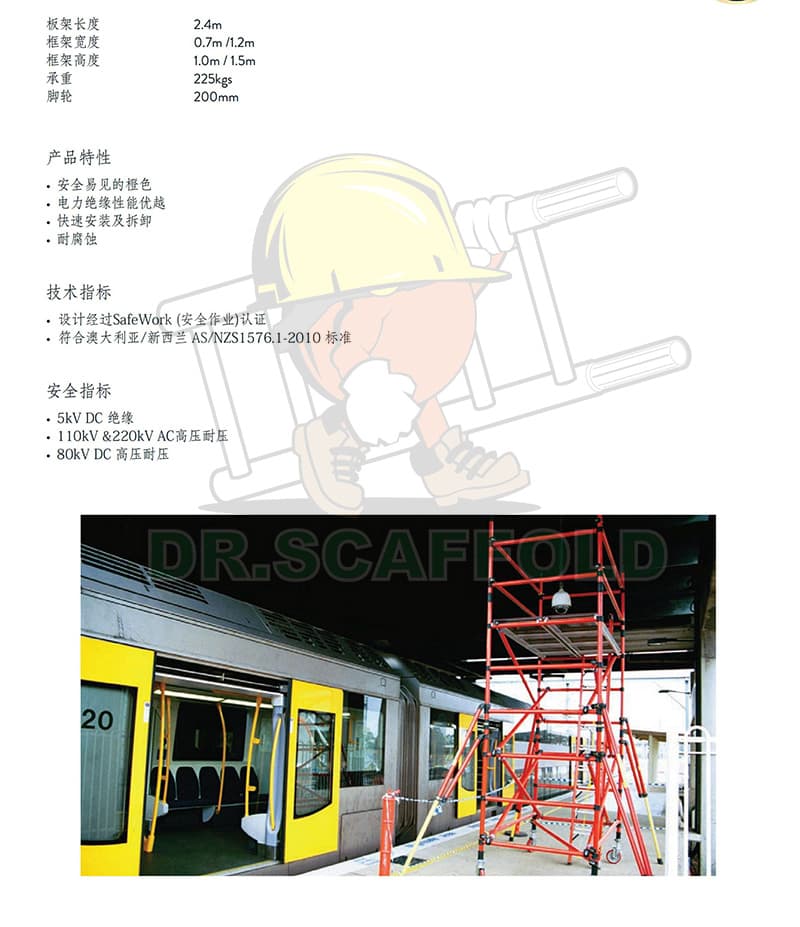

6.2绝缘脚手架电气性能指标

6.2.1 10〜220KV电压等级的绝缘脚手架的电气性能、试验项目及标准按照DAZ08的要求, 符合表达1的规定

1

额定电压KV

试验长度m

IminI频耐压,KV 出厂及型式试验

工频闪络击穿电压,KV 不小于

10

0.4

100

120

35

0.6

150

180

63

0.7

175

210

110

1.0

250

300

220

1.8

450

510



7试验方法

7.1试验的一般条件

7.1.1部件试样的釆取

7.1.1.1绝缘材料制作的试样的釆取

每批绝缘材料制作出厂前要有近期绝缘材料供应厂家的材料合格证。标准号 JC-T490-1992作为绝缘材料试验标准。绝缘材料制件加工表面应用绝缘漆进行处理。

7.1.1.2锻件试样的采取

锻件试样的采取按YB3207的规定进行。

7.1.1.3热处理件抽样或采样的方法

同一炉进行热处理的零件允许抽检,抽检的数量按照YB3212的规定

7.1.1.4绝缘脚手架总成的取样方法

凡装配后绝缘脚手架均需要按照本标准的规定进行机、电试验。

7.1.2试样的制备

7.1.2.1绝缘部件试样的制备按GB/T5130GB/T5132IEC855进行。

7.1.2.2金属件的试样以成件状态或加工中留取的试样制备。

7.2电气试验

高电压试验方法按照GB311.1的规定进行

7.2.1 10-220KV电压等级的绝缘脚手架的绝缘部件应分别进行1min工频耐压试验及工频 闪络击穿试验,以无击穿、闪络为合格。

7.3绝缘脚手架的机械试验

7.3.1各部件的机械强度试验

绝缘脚手架各部件加工成形后,要进行机械强度试验。进行机械强度试验时,其负荷 的作用位置及方向应与部件实际使用时相同,机械强度试验项目和指标应按本标准5.3的规 定,符合具体结构设计要求。

7.3.2绝缘脚手架总成的机械强度试验

绝缘脚手架总成装配完毕后,应进行机械强度试验。对绝缘脚手架施加荷载为允许工 作负荷、动负荷和静负荷三种,其施加荷载和作用位置及方向应与绝缘脚手架实际使用时相 同。

7.3.2.1绝缘脚手架总成动负荷强度试验

对试样施以1.5倍允许工作负荷值的外负荷,按实际操作过程反复进行三次,各部部件 完好,活动部件运动灵活、无卡住现象为合格。

7.3.2.2绝缘脚手架总成静负荷强度试验

对试样施以2.5倍允许工作负荷值的外载荷,此负荷的加载速度应均匀缓慢上升,不允 许冲击性加载,试样在最大静试验负荷下持续5min,卸载后绝缘脚手架各部零件不发生永 久变形和损伤、配套机构完好有效为合格。

8检验规则

8.1定型前的绝缘脚手架产品每件必须按本标准进行型式检验。

型式检验包含的项目为本标准所规定的以下试验:

a绝缘部件的工频耐压试验;

b10-220KV电压等级绝缘脚手架绝缘部件的工频闪络击穿试验

c330-500KV电压等级的绝缘脚手架的绝缘部件的15次操作冲击耐受试验

d绝缘脚手架总成的机械性能试验

有下列情况之一的绝缘脚手架产品应进行型式检验

a绝缘脚手架产品投产或老产品转厂生产的试制定型鉴定

b正式生产后,绝缘脚手架结构有较大的改动时

c绝缘脚手架产品停产一年以上恢复生产时

d国家监督机构提出例行检验要求时 8.2出厂检验

凡绝缘脚手架产品出厂,每年要进行外观检查和尺寸检查,应符合本标准及 JB/T8150.2IEC855对外观尺寸的规定;要进行机械试验和产品出厂电气耐压试验并应符 合本标准规定;各部部件的装配应符合YB3205的规定。加工检验要符合YB3206的规定 和其结构设计图样的要求

9标志、包装、运输、保管

9.1标志

9.1.1标志的位豊

绝缘脚手架各部件要有安全指示标志。标志位置应设在零件外表面平整醒目处;其绝 缘部件上的标志位置设在两端连接金属件的外表面上

9.1.2标志的制造方法

以不干胶为材料,正面标以标志内容,背面与绝缘脚手架外表面选定部位胶合 9.1.3标志的内容

绝缘脚手架铭牌标志上要标有以下内容: 工具名称、承重、电压等级、商标、型号、制造日期、制造厂名。

9.2包装

9.2.1绝缘脚手架总成的包装

收缩包装产品,分层放置木箱出运

9 2.2包装箱上应标明制造厂名称、产品名称、出厂日期。另外,还须标出“防潮”“轻”、 “勿”、“勿碰”等。

9.3保管

带电作业用绝缘脚手架产品应放置于通风良好、备有去湿设施、清洁干燥的专用房间存 放。贮存期超过生产日期12个月要按本标准进行电气性能检验。


玻璃纤维脚手架一般也叫玻璃钢脚手架在电子领域、轨道交通、建筑领域发展前景很大,增速很快,经常用于电力系统绝缘的脚手架。玻璃钢具密度低,只有钢的1/4左右,但强度却很高,具有良好的防耐腐蚀性能,还有绝缘,工艺简单等优点。

玻璃纤维主要成分为二氧化硅、氧化铝、氧化钙、氧化硼、氧化镁、氧化钠等,根据玻璃中碱含量的多少,可分为无碱玻璃纤维(氧化钠0%~2%,属铝硼硅酸盐玻璃)、中碱玻璃纤维(氧化钠8%~12%,属含硼或不含硼的钠钙硅酸盐玻璃)和高碱玻璃纤维(氧化钠13%以上,属钠钙硅酸盐玻璃)。可以做成绝缘脚手架,具有良好的不导电性能,很适合电力系统环境使用。
