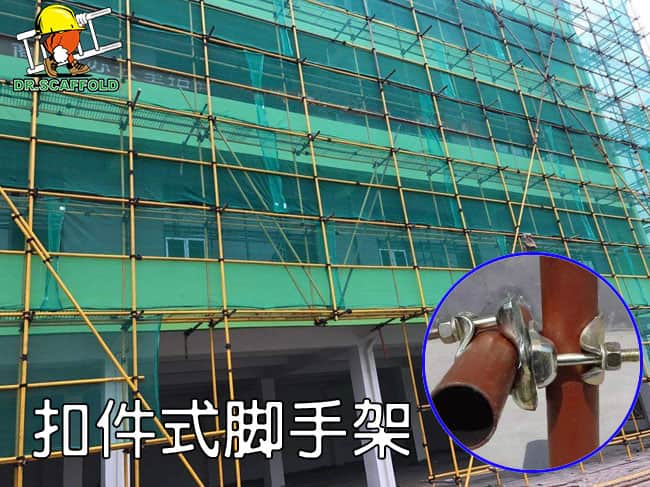

扣件式脚手架(排山架)

产品说明 | PRODUCT DESCRIPTION

扣件式钢管脚手架是指为建筑施工而搭设的、承受荷载的由扣件和钢管等构成的脚手架与支撑架，统称排栅架,排山架。扣件即采用螺栓紧固的扣接连接件。国内常用的扣件式钢管脚手架是铸铁制作，其机械性能应符合《钢管脚手架扣件式钢管脚手架》（GB15831-2006）材质不低于KT330-08。还要求扣件式钢管脚手架系统零件少，安装简单，便于拆卸。 除了铸铁扣件式钢管脚手架外，还有钢扣件式钢管脚手架。钢扣件式钢管脚手架一般又分为铸钢扣件式钢管脚手架和钢板冲压、液压扣件式钢管脚手架，铸钢扣件式钢管脚手架的生产工艺与铸铁大致相同，而钢板冲压、液压扣件式钢管脚手架则是采用3.5-5mm的钢板通过冲压、液压技术压制而成。钢扣件式钢管脚手架各种性能都比较优越，如抗断性、抗滑性、抗变形、抗脱、抗锈等。

产品特点 | PRODUCT FEATURES

扣件式脚手架、排山架一般有两种，一种外径48mm，壁厚3.5mm；另一种外径51mm，壁厚3mm；根据其所在位置和作用不同，可分为立杆，水平杆，扫地杆，剪刀撑等。
依据《建筑施工扣件式钢管脚手架 安全技术规范》JGJ 130—2011
1.脚手架钢管应采用现行国家标准《直缝电焊钢管》GB/T13793 或《低压流 体输送用焊接钢管》GB/T3091中规定的Q235普通钢管；钢管的钢材质量应符 合现行国家标准《碳素结构钢》GB/T700中Q235级钢的规定。
2.脚手架钢管宜采用Φ48.3×3.6钢管。每根钢管的最大质量不应大于25.8kg。

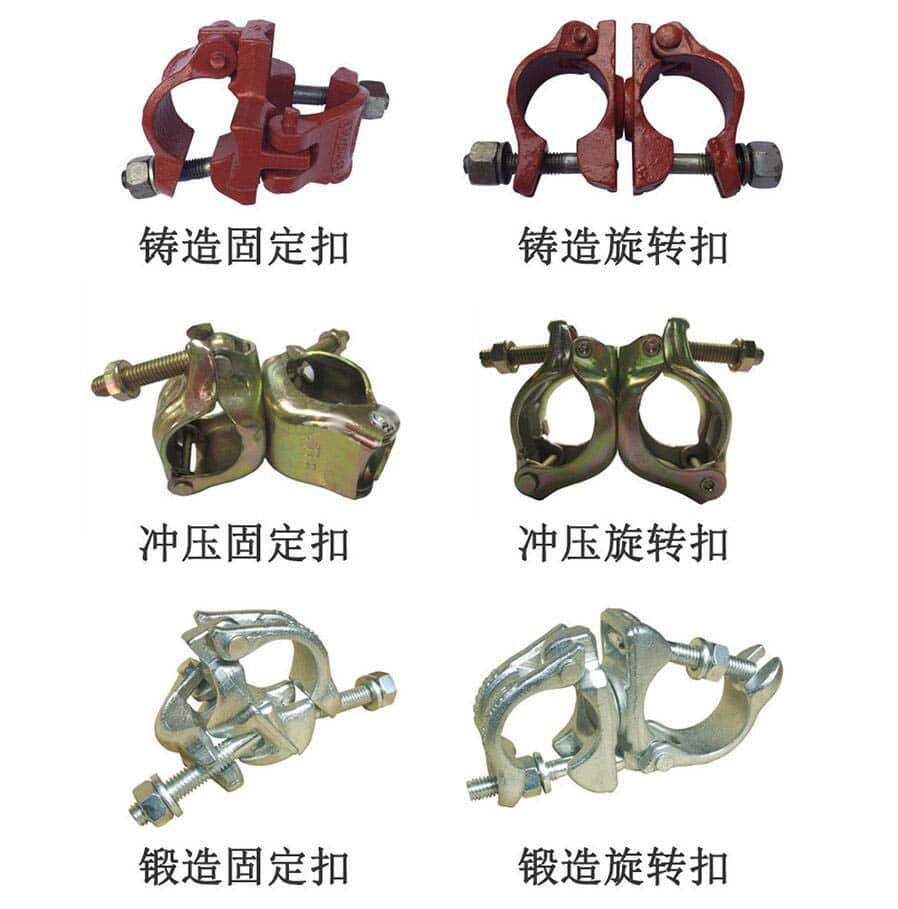

扣件是钢管与钢管之间的连接件，其形式有三种，即直角扣件，旋转扣件，对接扣件
1.直角扣件：用于两根垂直相交钢管的连接，它依靠的是扣件与钢管之间的摩擦力来传递荷载的。
2.旋转扣件：用于两根任意角度相交钢管的连接
3.对接扣件：用于两根钢管对接接长的连接。

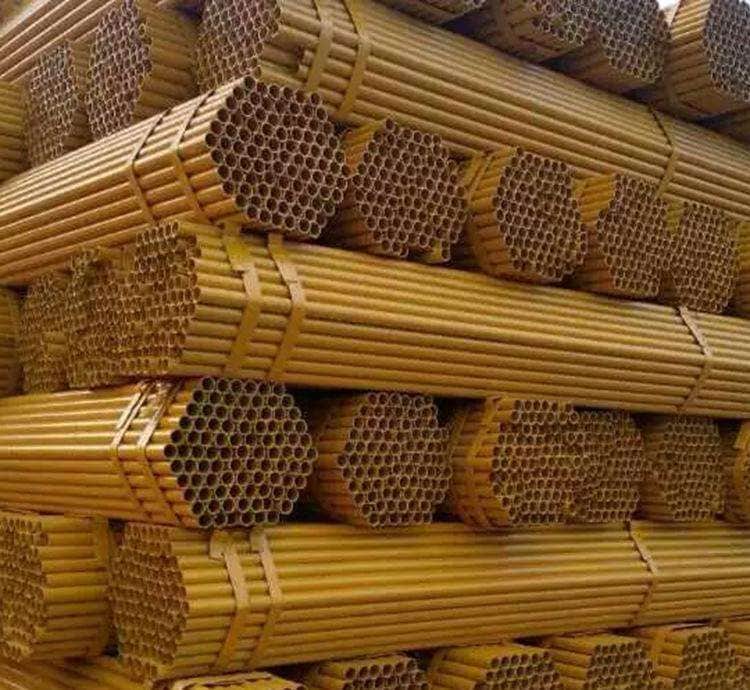

钢管是扣件式钢管脚手架的重要组成部分，每米重量为3.97kg，厚度为3.6mm。与扣件一起配套使用。又称作架子管。

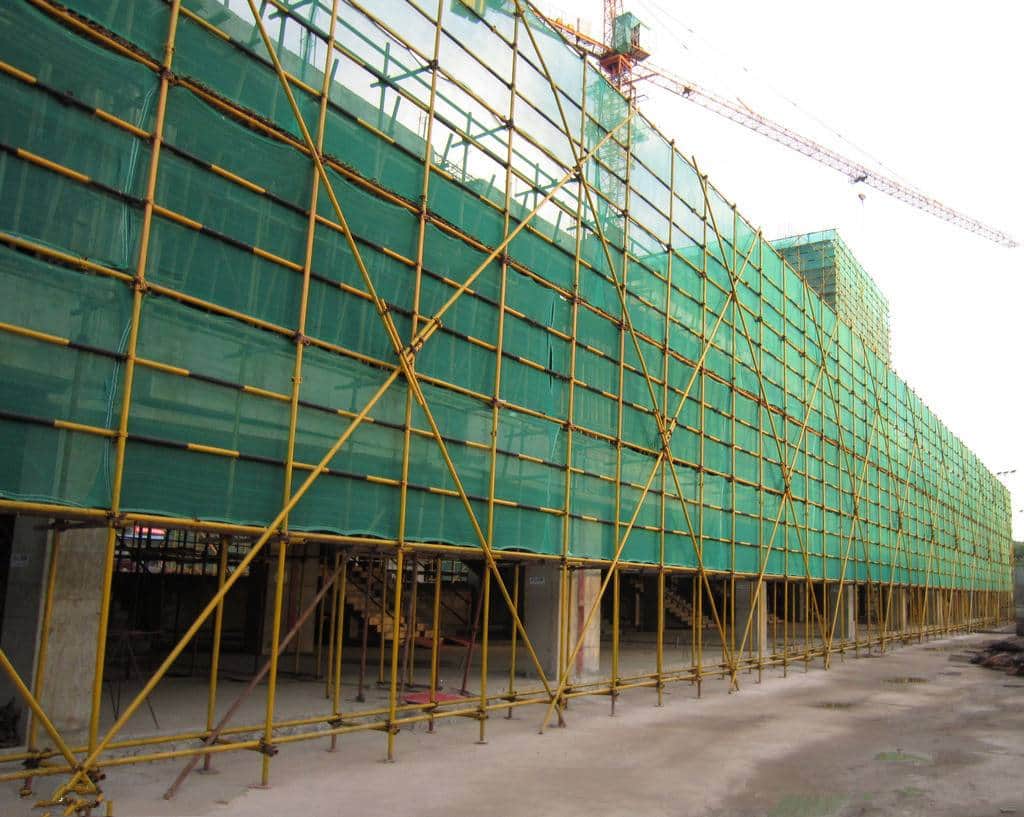

场景展示 | SCENE DISPLAY
